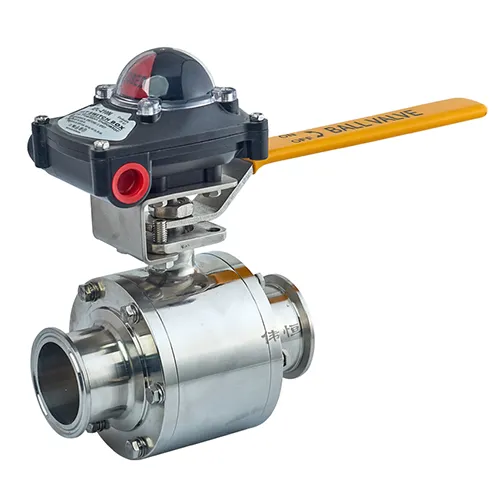

Sanitärschmiedeteile, Kugelhahn mit Durchgangsfutter und Signalrückführung

Hochpräzises Hygieneventil für moderne Verarbeitungssysteme

1. Einführung

Der Sanitär-Schmiede-Kugelhahn mit geradem Futter und Signalrückmeldung ist einPremium-HygieneventilEntwickelt für anspruchsvolle AnwendungenPräzise Durchflusskontrolle, Echtzeitüberwachung und kontaminationsfreier Betrieb. Konstruiert ausEdelstahl SS304 oder SS316LMit einer hochglanzpolierten Innenoberfläche (Ra ≤ 0,8 μm) gewährleistet dieses Ventilvollständige Entwässerung und keine Flüssigkeitsretention, wodurch das Kontaminationsrisiko verringert wird.

Das geradlinige Design mit vollem Durchgang minimiert den Druckverlust, während dieintegriertes SignalrückführungssystemBietet Echtzeitüberwachung der Ventilposition für die automatisierte Prozesssteuerung. Ideal fürLebensmittel-, Getränke-, Molkerei-, Pharma-, Biotechnologie- und Kosmetikindustrie, dieses Ventil unterstütztCIP (Clean-in-Place)UndSIP (Sterilization-in-Place)Prozesse und liefern gleichzeitig zuverlässige, leckagefreie Leistung.

2. Umweltleistung

2.1 Nachhaltige Materialauswahl

• Die geschmiedete Edelstahlkonstruktion gewährleistet eine lange Haltbarkeit

• SS304/SS316L-Materialien sind vollständig recycelbar

• Reduziert die Austauschhäufigkeit und minimiert die Umweltverschwendung

2.2 Energieeffizienz

• Das durchgehende Design mit vollem Durchgang reduziert den Strömungswiderstand

• Minimiert den Pumpenergieverbrauch in Prozesslinien

• Verbessert die Gesamtsystemeffizienz

2.3 Hygiene und umweltfreundlicher Betrieb

• Das nicht zurückhaltende Design verhindert Flüssigkeitsstagnation und senkt den Wasser- und Chemikalienverbrauch während der Reinigungszyklen

• Unterstützt CIP/SIP-Vorgänge und reduziert die Umweltbelastung durch chemische Reinigung

• Entwickelt, um sich zu treffenFDA-, CE-, ISO9001- und 3A-Hygienestandards, um umweltfreundliche Produktionspraktiken sicherzustellen

2.4 Einhaltung internationaler Standards

• FDA: Lebensmittelkonforme Materialien

• 3A-Hygienestandard: Hygienisches Design für Molkerei und Biotechnologie

• CE-Kennzeichnung: Erfüllt die EU-Sicherheits- und Qualitätsvorschriften

• ISO9001: Qualitätsmanagement und Produktionsstandards

3. Kurzanleitung zur Installation

3.1 Checkliste vor der Installation

• Bestätigen Sie Ventilgröße, Material und Sitztyp

• Stellen Sie sicher, dass die Rohrleitungen drucklos und frei von Schmutz sind

• Überprüfen Sie die Anforderungen an die Signalrückführungsverkabelung für die Aktuatorintegration

• Überprüfen Sie Dichtungen, Dichtungen und Spannfutterverbindungen

3.2 Installationsverfahren

1. Richten Sie das Ventil an der Fließrichtung der Rohrleitung aus

2. Sichern Sie die Spannfutteranschlüsse an beiden Enden

3. Gegebenenfalls Hygienedichtungen einsetzen

4. Schließen Sie die Signalrückführungskabel an Überwachungs-/Steuerungssysteme an

5. Betätiger oder Handhebel gemäß den Herstelleranweisungen installieren

6. Testen Sie den Ventilbetrieb und die Signalrückmeldungsfunktionalität

3.3 Überlegungen nach der Installation

• Führen Sie vor Produktionsbeginn eine Dichtheits- und Druckprüfung durch

• Stellen Sie sicher, dass alle Kabel und Klemmen ordnungsgemäß befestigt sind

• Polierte Oberflächen während der Handhabung schützen, um die Hygiene aufrechtzuerhalten

4. Technische Spezifikationen

4.1 Leistungshighlights

• Leckagefreie Abdichtung bei hohen Drücken

• Sanfte Kugelrotation für präzise Durchflusskontrolle

• Echtzeitüberwachung über Signal-Feedback-System

• Einfache Montage und Demontage für Wartungszwecke

5. Bewerbungen

5.1 Lebensmittel und Getränke

• Transfer von Milch, Saft, Bier und Getränken

• Pipelines für Saucen, Sirupe und flüssige Zutaten

• Hygienische CIP- und SIP-Loops

5.2 Arzneimittel

• Herstellung von sterilem Wasser, flüssigen Medikamenten und Nahrungsergänzungsmitteln

• Bioreaktor-Flüssigkeitskontrolle und hochreine Transferleitungen

• Automatisierte Produktionslinien mit integrierter Signalrückmeldung

5.3 Milch- und Biotechnologie

• Milch-, Joghurt- und Molkepipelines

• Fermentations- und Zellkulturlinien

• Flüssigkeitssysteme für Labor und Biotechnologie

5.4 Kosmetik- und Körperpflege

• Produktionspipelines für Cremes, Lotionen, Gele und ätherische Öle

• Transfer hochreiner kosmetischer Produkte

• CIP/SIP-fähige Reinigung für hygienischen Betrieb

6. Routinewartung

6.1 Regelmäßige Wartung

• Überprüfen Sie wöchentlich Dichtungen, Sitze und Spannfutterverbindungen

• Reinigen Sie die Ventiloberflächen während der CIP/SIP-Zyklen

• Gegebenenfalls manuelle Vorbauten schmieren

6.2 Vorbeugende Wartung

• Ersetzen Sie abgenutzte Dichtungen und Sitze nach Bedarf

• Vermeiden Sie eine Überschreitung der Druck- und Temperaturgrenzen

• Achten Sie beim Zusammenbau auf die Ausrichtung, um Verschleiß vorzubeugen

6.3 Fehlerbehebung

7. Technischer Support

7.1 Beratung vor dem Verkauf

• Anleitung zu Ventilgröße, Material und Sitzauswahl

• Empfehlungen für eine direkte Konfiguration und Signalrückführungsintegration

• Beratung zur manuellen, pneumatischen oder elektrischen Betätigung

7.2 Installationsunterstützung

• Schritt-für-Schritt-Anleitung für Spannfutterverbindungen

• Unterstützung für Aktuator- und Signalrückführungsverkabelung

• Überprüfung des leckagefreien Betriebs und der Sensorgenauigkeit

7.3 Kundendienst

• Umfangreiche technische Handbücher

• Materialzertifikate und Prüfberichte

• Garantieunterstützung bei Herstellungsfehlern

8. Produktvorteile

8.1 Hygienisch und sicher

• Polierte Innenflächen verhindern Verunreinigungen

• Das retentionsfreie Design gewährleistet eine vollständige Entwässerung

8.2 Echtzeitüberwachung

• Integrierte Signalrückmeldung ermöglicht Prozessautomatisierung und Fernüberwachung

• Kompatibel mit modernen Steuerungssystemen

8.3 Langlebig und zuverlässig

• Geschmiedete Konstruktion aus Edelstahl SS304/SS316L

• Beständig gegen Korrosion, Säuren und hohe Temperaturen

8.4 Flexibler Betrieb

• Manuelle, pneumatische oder elektrische Betätigungsoptionen

• Das geradlinige Design mit vollem Durchgang minimiert den Druckverlust

8.5 Wartungseffizienz

• Schnelle Montage/Demontage durch Spannfutteranschlüsse

• Austausch von Sitzen und Dichtungen ohne Spezialwerkzeug

9. Kundenfeedback

10. Fazit

Der Sanitär-Schmiede-Kugelhahn mit geradem Futter und Signalrückmeldung ist einHochpräzises, hygienisches und zuverlässiges VentilEntwickelt für moderne hochreine Produktionssysteme. Es istGeradliniges Design mit vollem Durchgang, rückhaltefreier Kugel und integrierter Signalrückführungsorgen für präzise Durchflusskontrolle, vollständige Entwässerung und Echtzeitüberwachung. Hergestellt ausGeschmiedeter Edelstahl mit polierten Innenflächen, es ist geeignet fürLebensmittel-, Getränke-, Molkerei-, Pharma-, Biotechnologie- und Kosmetikanwendungen. Unter Einhaltung vonCE-, ISO9001-, FDA- und 3A-Standards, zusammen mitSchnelle Installation, routinemäßige Wartung und technischer SupportDieses Ventil gewährleistet einen sicheren, effizienten und umweltfreundlichen Betrieb in automatisierten Verarbeitungssystemen.
