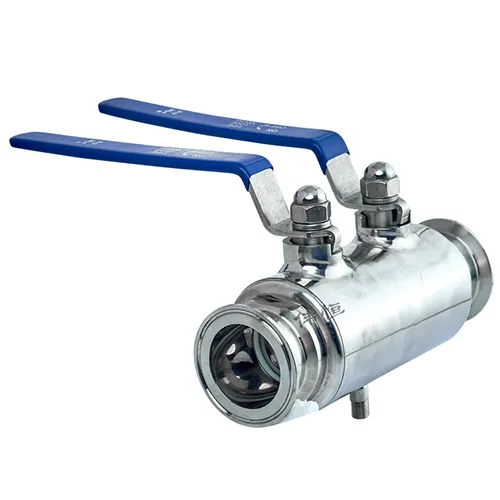

Sanitär-Doppelkupplungs-Durchgangskugelhahn mit doppelter Steuerung

Präzises Hygieneventil für hochreine Verarbeitungssysteme

1. Einführung

Der Sanitär-Doppelkupplungs-Durchgangskugelhahn mit doppelter Steuerung ist einHochleistungs-HygieneventilEntwickelt für Anwendungen, bei denen Sauberkeit, Sicherheit und betriebliche Flexibilität von entscheidender Bedeutung sind. Konstruiert ausEdelstahl SS304 oder SS316LMit einer polierten Innenoberfläche (Ra ≤ 0,8 μm) gewährleistet dieses VentilKeine Flüssigkeitsretention, vollständige Entwässerung und kontaminationsfreier Betrieb.

Es ist einzigartigDoppelkupplungsdesignermöglicht sichere Durchgangsverbindungen zwischen PipelinesDual-Control-Betriebunterstützt sowohl manuelle als auch automatisierte Betätigung. Das Ventil ist ideal fürLebensmittel-, Getränke-, Molkerei-, Pharma-, Biotechnologie- und Kosmetikproduktionslinien, sorgt für eine zuverlässige Flusskontrolle und unterstützt gleichzeitigCIP (Clean-in-Place)UndSIP (Sterilization-in-Place)Prozesse.

2. Technische Parameter

2.1 Material und Konstruktion

• Ventilkörper: Geschmiedeter Edelstahl SS304/SS316L

• Ball: Polierter Edelstahl mit Anti-Retention-Design

• Sitze und Dichtungen: PTFE, TFM oder EPDM

• Oberflächenbeschaffenheit: Ra ≤ 0,8 μm, erfüllt die Hygienestandards FDA und 3A

2.2 Anschluss und Steuerung

• Verbindungstyp: Doppelkupplungsdurchgang

• Betätigung: Doppelsteuerung (Handhebel und pneumatischer/elektrischer Antrieb)

• Porttyp: Voller Durchgang für minimalen Druckabfall

• Flow-Konfigurationen: T-Typ, L-Typ oder Standardfluss

2.3 Betriebsspezifikationen

2.4 Leistungshighlights

• Leckagefreie Abdichtung unter hohem Druck

• Sanfte Kugelrotation für präzise Durchflusskontrolle

• Das retentionsfreie Design eliminiert tote Zonen und reduziert so das mikrobielle Wachstum

• Schnelle Montage und Demontage zur Wartung

3. Umwelt- und Regulierungsstandards

3.1 Einhaltung internationaler Standards

• FDA: Zertifiziert für den Kontakt mit Lebensmitteln und Getränken

• 3A-Hygienestandards: Hygienisches Design, geeignet für Molkerei- und Biotech-Anwendungen

• CE-Kennzeichnung: Erfüllt die EU-Sicherheits- und Qualitätsvorschriften

• ISO9001: Qualitätsmanagement und Produktionsstandards

3.2 Energie- und Ressourceneffizienz

• Das Design mit vollem Durchgang minimiert den Druckverlust und reduziert den Energieverbrauch der Pumpe

• Das retentionsfreie Design reduziert den Reinigungswasser- und Chemikalienverbrauch während CIP/SIP-Zyklen

• Die langlebige Edelstahlkonstruktion minimiert die Austauschhäufigkeit und verringert die Materialverschwendung

3.3 Überlegungen zum nachhaltigen Design

• Geschmiedeter Edelstahl ist vollständig recycelbar

• Minimaler Wartungsaufwand und lange Lebensdauer reduzieren den ökologischen Fußabdruck

• Unterstützt umweltfreundliche Produktionsziele in Lebensmittel-, Getränke- und Pharmabetrieben

4. Installationsrichtlinien

4.1 Anforderungen vor der Installation

• Überprüfen Sie Ventilgröße, Material und Anschlusstyp

• Stellen Sie sicher, dass die Rohrleitungen drucklos, sauber und frei von Schmutz sind

• Überprüfen Sie die Aktuatorkompatibilität (manuell, pneumatisch oder elektrisch).

• Überprüfen Sie Dichtungen und Dichtungen auf Unversehrtheit

4.2 Installationsverfahren

1. Ventil an der Fließrichtung der Rohrleitung ausrichten

2. Beide Kupplungen fest mit Durchgangsleitungen verbinden

3. Bei Bedarf Sanitärdichtungen einsetzen

4. Befestigen Sie den manuellen Hebel oder Aktuator gemäß den Anweisungen des Herstellers

5. Führen Sie vor dem Betrieb Dichtheits- und Funktionstests durch

4.3 Umweltaspekte

• Vor der Installation unter sauberen, trockenen und temperaturkontrollierten Bedingungen lagern

• Vermeiden Sie Stöße oder Kratzer auf der Oberfläche

• Schützen Sie polierte Oberflächen, um die Hygiene zu gewährleisten

5. Täglicher Betrieb und Wartung

5.1 Routinewartung

• Überprüfen Sie wöchentlich Dichtungen, Dichtungen und Kupplungen

• Reinigen Sie die Kugel- und Sitzoberflächen während der CIP/SIP-Zyklen

• Bei Bedarf den manuellen Schaft schmieren

5.2 Vorbeugende Wartung

• Ersetzen Sie verschlissene Dichtungen oder Sitze umgehend

• Vermeiden Sie eine Überschreitung der Druck- und Temperaturgrenzen

• Achten Sie beim Zusammenbau auf die richtige Ausrichtung, um Verschleiß vorzubeugen

5.3 Leitfaden zur Fehlerbehebung

6. Technischer Support

6.1 Beratung vor dem Verkauf

• Anleitung zur Durchfluss- und Druckkompatibilität

• Empfehlungen zur Sitz- und Materialauswahl

• Beratung zur manuellen oder automatisierten Steuerungsintegration

6.2 Installationsunterstützung

• Anleitung zur Ventilinstallation vor Ort oder aus der Ferne

• Unterstützung bei der Aktuatorintegration und -ausrichtung

• Unterstützung bei der Dichtheitsprüfung und Betriebsüberprüfung

6.3 Kundendienst

• Detaillierte technische Handbücher und Dokumentationen

• Materialzertifikate und Prüfberichte

• Garantie- und Ersatzunterstützung bei Herstellungsfehlern

7. Produktvorteile

7.1 Hygienisches Design

• Polierte Innenflächen reduzieren die mikrobielle Kontamination

• Die nicht zurückhaltende Kugel sorgt für eine vollständige Entwässerung

7.2 Dual-Control-Betrieb

• Manuelle Steuerung und Aktuatorsteuerung für flexibles Rohrleitungsmanagement

• T-Typ-, L-Typ- und Standardkonfigurationen verfügbar

7.3 Langlebige Konstruktion

• Gehäuse aus geschmiedetem Edelstahl SS304/SS316L

• Hohe Korrosionsbeständigkeit für lange Lebensdauer

7.4 Wartungseffizienz

• Das Doppelkupplungsdesign ermöglicht eine schnelle Demontage

• Sitze und Dichtungen lassen sich leicht und ohne Spezialwerkzeug austauschen

7.5 Compliance und Sicherheit

• Erfüllt die Hygienestandards CE, ISO9001, FDA und 3A

• Unterstützt CIP- und SIP-Prozesse für einen sicheren, hygienischen Betrieb

8. Kundenbewertungen

9. Fazit

Der Sanitär-Doppelkupplungs-Durchgangskugelhahn mit doppelter Steuerung ist einvielseitiges, hygienisches und langlebiges VentilIdeal für hochreine Produktionssysteme. Es istNicht-Retention-Design und Dual-Control-Betriebsorgen für präzises Durchflussmanagement, vollständige Entwässerung und flexible Betätigungsoptionen. Hergestellt ausgeschmiedeter Edelstahlund nach Hygienestandards poliert, eignet es sich fürLebensmittel-, Getränke-, Molkerei-, Pharma-, Biotechnologie- und Kosmetikanwendungen. Einhaltung vonCE-, ISO9001-, FDA- und 3A-Standards, kombiniert mittechnischer Support, routinemäßige Wartung und umweltfreundlicher Betrieb, sorgt für eine sichere, zuverlässige und nachhaltige Pipeline-Leistung in modernen Verarbeitungssystemen.
