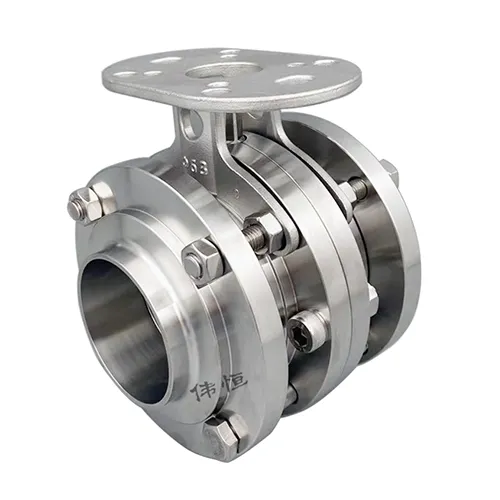

Geschweißte dreiteilige Absperrklappe mit hoher Plattform: Langlebige und zuverlässige Flüssigkeitskontrolle für industrielle Anwendungen

DerGeschweißte Dreiteilige Absperrklappe mit hoher Plattformist die erste Wahl für Branchen, die überragende Haltbarkeit, hohe Leistung und effiziente Flüssigkeitskontrolle erfordern. Mit seiner dreiteiligen Schweißkonstruktion gewährleistet dieses Ventil dauerhafte Zuverlässigkeit in anspruchsvollen Umgebungen und eignet sich daher für eine Vielzahl von Anwendungen, darunter Lebensmittel- und Getränkeverarbeitung, Pharmazeutika, Chemikalien und Wasseraufbereitungssysteme.

Dieser Leitfaden bietet umfassende Informationen zumGeschweißte dreiteilige Absperrklappe mit hoher Plattform, einschließlich Lagerbedingungen, tägliche Wartung, Installationsanweisungen und Installationsbedingungen. Es ist als hilfreiche Ressource für Ingenieure, Bediener und Wartungspersonal konzipiert, die die Ventilleistung in Industriesystemen optimieren möchten.

1. Übersicht über die geschweißte dreiteilige Hochplattform-Absperrklappe

DerGeschweißte dreiteilige Absperrklappe mit hoher Plattformist darauf ausgelegt, den Durchfluss von Flüssigkeiten und Gasen präzise zu steuern und gleichzeitig eine hohe Zuverlässigkeit zu gewährleisten. Die dreiteilige Schweißkonstruktion gewährleistet eine hohe Verschleißfestigkeit des Ventils, während die hohe Plattformkonstruktion für zusätzliche Stabilität sorgt und es ideal für erhöhte Installationen macht.

Hauptmerkmale:

• Dreiteiliges geschweißtes Design: Bietet überragende Festigkeit, Haltbarkeit und einfachen Austausch einzelner Komponenten.

• High-Plattform-Design: Verbessert die Stabilität und vereinfacht Installations- und Wartungsprozesse.

• Korrosionsbeständig: Hergestellt aus hochwertigen Materialien wie Edelstahl, die eine hervorragende Beständigkeit gegen Korrosion, Chemikalien und hohe Temperaturen bieten.

• Vielseitige Anwendung: Geeignet für eine Vielzahl von Branchen, einschließlich Lebensmittelverarbeitung, Pharmazie, Chemie und Wasseraufbereitung.

• Auslaufsichere Dichtungen: Gewährleistet eine sichere Abdichtung und verringert das Risiko von Flüssigkeitslecks, wodurch die Systemeffizienz verbessert wird.

Anwendungen:

• Essen und Trinken: Gewährleistet eine hygienische Flüssigkeitskontrolle in Produktionslinien.

• Arzneimittel: Wird in sterilen Umgebungen verwendet, um Flüssigkeiten ohne Kontamination zu verwalten.

• Chemie und Petrochemie: Bewältigt aggressive Flüssigkeiten sicher und zuverlässig.

• Wasseraufbereitung: Steuert den Wasserfluss in Aufbereitungsanlagen präzise.

2. Installationsanweisungen für die geschweißte dreiteilige Hochplattform-Absperrklappe

Die ordnungsgemäße Installation ist entscheidend für die Gewährleistung optimaler Leistung und LanglebigkeitGeschweißte dreiteilige Absperrklappe mit hoher Plattform. Befolgen Sie die folgenden Schritte für einen reibungslosen und effizienten Installationsprozess:

Schritt-für-Schritt-Installationsprozess:

1. Vorbereitung:

• Stellen Sie vor der Installation sicher, dass das System drucklos und frei von Verunreinigungen oder Restflüssigkeiten ist.

• Reinigen Sie das Ventil, die Rohre und den umliegenden Bereich, um Schmutz, Rost und Fremdkörper zu entfernen, die die Leistung des Ventils beeinträchtigen könnten.

2. Überprüfen Sie den Ventiltyp:

• Vergewissern Sie sich, dass der Ventiltyp (Größe und Anschlusstyp) den Spezifikationen Ihres Systems entspricht. Stellen Sie die Kompatibilität mit sicherTri-Clamp,mit Gewinde, oderSchweißverbindungen, abhängig von Ihrer Anwendung.

3. Positionierung des Ventils:

• Platzieren Sie das Ventil zwischen den beiden Rohrenden, wobei der Durchflussrichtungspfeil in die richtige Richtung zeigt. Stellen Sie sicher, dass das Ventil entsprechend den Durchflussanforderungen des Systems ausgerichtet ist.

• FürHochplattforminstallationenStellen Sie sicher, dass das Ventil sicher auf der Plattform positioniert ist und ausreichend Halt bietet, um ein Verrutschen während des Betriebs zu vermeiden.

4. Anschließen des Ventils:

• Wenn das Ventil geflanscht ist, ziehen Sie die Schrauben gleichmäßig über Kreuz an, um eine gleichmäßige Abdichtung zu gewährleisten. Vermeiden Sie ein zu festes Anziehen, um Schäden am Ventilgehäuse oder an den Dichtungen zu vermeiden.

• Fürgeschweißte AnlagenSchweißen Sie das Ventil gemäß Industriestandards an die Rohre und sorgen Sie so für eine sichere und dichte Verbindung.

5. Ausrichtung prüfen:

• Stellen Sie sicher, dass das Ventil richtig auf das System ausgerichtet ist und dass der Stellantrieb oder Griffmechanismus für einen reibungslosen Betrieb richtig installiert ist.

6. Testen des Ventils:

• Öffnen und schließen Sie das Ventil mehrmals manuell (oder über einen Stellantrieb), um einen reibungslosen Betrieb zu gewährleisten.

• Überprüfen Sie die Verbindungsstellen und den Ventilkörper auf Undichtigkeiten. Achten Sie darauf, dass beim Drehen des Ventils kein Widerstand entsteht.

7. Endkontrolle:

• Überprüfen Sie die Installation, um sicherzustellen, dass das Ventil sicher, ausgerichtet und betriebsbereit ist. Stellen Sie sicher, dass alle Schrauben und Verbindungen ordnungsgemäß festgezogen sind.

3. Einbaubedingungen für die geschweißte dreiteilige Hochplattform-Absperrklappe

Richtige Installationsbedingungen sind für die Leistung und Haltbarkeit des Geräts von entscheidender BedeutungGeschweißte dreiteilige Absperrklappe mit hoher Plattform. Im Folgenden sind die wichtigsten Faktoren aufgeführt, die während des Installationsprozesses zu berücksichtigen sind:

1. Temperatur- und Druckbereich:

• DerGeschweißte dreiteilige Absperrklappe mit hoher Plattformist so konzipiert, dass es einer Vielzahl von Betriebsbedingungen standhält. Stellen Sie sicher, dass das Ventil in Systemen installiert wird, die die vom Hersteller angegebenen Temperatur- und Druckgrenzen nicht überschreiten.

• Temperaturbereich: Normalerweise kann das Ventil Temperaturen von -20 °C bis 150 °C (-4 °F bis 302 °F) standhalten, dies kann jedoch je nach verwendetem Material und Dichtungsoptionen variieren.

• Druckbereich: Stellen Sie sicher, dass das Ventil in Systemen installiert wird, die die empfohlenen Druckgrenzen nicht überschreiten (normalerweise zwischen0-10 bar, oder0–145 psi).

2. Ausrichtung der Rohrleitungen:

• Stellen Sie vor der Installation sicher, dass die Rohre richtig ausgerichtet sind. Eine Fehlausrichtung kann zu einer Belastung des Ventils und zu einem vorzeitigen Ausfall führen. Verwenden Sie Rohrstützen oder Halterungen, um die Stabilität des Systems zu gewährleisten.

3. Umgebungsbedingungen:

• Die Installation sollte in einer sauberen, trockenen Umgebung erfolgen, frei von übermäßigem Staub, Feuchtigkeit oder korrosiven Elementen, die die Integrität des Ventils im Laufe der Zeit beeinträchtigen könnten.

4. Ventilunterstützung:

• Das Design der Halterung mit hoher Plattform bietet zusätzliche Stabilität. Stellen Sie jedoch sicher, dass die Plattform oder das Montagesystem robust genug ist, um das Gewicht und die Kräfte zu tragen, die das Ventil während des Betriebs ausübt.

4. Lagerbedingungen für die geschweißte dreiteilige Hochplattform-Absperrklappe

Eine ordnungsgemäße Lagerung ist wichtig, um Schäden am Gerät zu vermeidenGeschweißte dreiteilige Absperrklappe mit hoher Plattformvor der Installation. Befolgen Sie diese Lagerungsrichtlinien, um das Ventil in optimalem Zustand zu halten:

Speicherumgebung:

• Lagern Sie das Ventil in einer sauberen, trockenen Umgebung, frei von Feuchtigkeit und Chemikalien, die Korrosion verursachen könnten.

• Stellen Sie sicher, dass der Lagerbereich gut belüftet ist, um eine Ansammlung von Feuchtigkeit zu verhindern, die die Materialien des Ventils beeinträchtigen kann.

Temperatur und Luftfeuchtigkeit:

• Lagern Sie das Ventil in einer temperaturkontrollierten Umgebung, idealerweise zwischen5°C und 40°C(41 °F und 104 °F), um jegliche Auswirkungen auf die Ventildichtungen oder Materialien zu vermeiden.

• Vermeiden Sie die Lagerung des Ventils in Bereichen mit hoher Luftfeuchtigkeit, da übermäßige Feuchtigkeit zu Rost oder Korrosion führen kann.

Physischer Schutz:

• Stellen Sie sicher, dass das Ventil auf einer ebenen Fläche gelagert wird, um Verformungen zu vermeiden. Schützen Sie das Ventil vor physischen Schäden, indem Sie es mit einer Plastikfolie oder anderen Schutzhüllen abdecken.

5. Tägliche Wartung der geschweißten dreiteiligen Hochplattform-Absperrklappe

Um dies zu gewährleisten, ist eine regelmäßige Wartung unerlässlichGeschweißte dreiteilige Absperrklappe mit hoher Plattformeffizient zu arbeiten und seine Lebensdauer zu verlängern. Hier sind einige wichtige tägliche Wartungsaufgaben:

1. Sichtprüfung:

• Führen Sie eine Sichtprüfung des Ventils auf Anzeichen von Beschädigung oder Verschleiß wie Risse, Korrosion oder Undichtigkeiten an den Dichtungen oder Verbindungsstellen durch.

• Überprüfen Sie den Ventilantrieb (falls zutreffend), um einen reibungslosen Betrieb zu gewährleisten, und prüfen Sie, ob Schrauben lose oder fehlen.

2. Leckprüfung:

• Überprüfen Sie regelmäßig, ob Lecks vorhanden sind, insbesondere im Bereich der Verbindungsstellen und Dichtungsbereiche. Selbst kleinere Lecks sollten sofort behoben werden, um Systemineffizienzen zu vermeiden.

3. Reinigen Sie das Ventil:

• Reinigen Sie das Ventil je nach geförderter Flüssigkeit regelmäßig, um die Ansammlung von Schmutz, Schmutz oder Rückständen zu verhindern, die den Betrieb des Ventils beeinträchtigen oder eine Kontamination verursachen könnten.

• Verwenden Sie geeignete Reinigungsmittel für die Materialien des Ventils und achten Sie darauf, dass durch die Reinigung keine Dichtungen oder Komponenten beschädigt werden.

4. Schmierung:

• Schmieren Sie die beweglichen Teile des Ventils regelmäßig (z. B. Spindel und Stellantrieb), um einen reibungslosen Betrieb zu gewährleisten und Verschleiß vorzubeugen.

• Verwenden Sie ein Schmiermittel, das mit den Materialien des Ventils und den Substanzen in der Rohrleitung kompatibel ist.

6. Fazit

DerGeschweißte dreiteilige Absperrklappe mit hoher Plattformist eine langlebige, zuverlässige und hygienische Lösung zur Steuerung des Flüssigkeitsflusses in Industriesystemen. Indem Sie die richtigen Installationsrichtlinien befolgen, das Ventil regelmäßig warten und es unter optimalen Bedingungen lagern, können Sie sicherstellen, dass es effizient funktioniert und jahrelang hält. Ob in der Lebensmittel- und Getränkeindustrie, in der Pharmaindustrie oder in Wasseraufbereitungssystemen – dieses Ventil garantiert höchste Zuverlässigkeit und Leistung in anspruchsvollen Umgebungen.
